發布時間：2021-05-06 類別 ： 測量機 - 測量知識
NM5軟件中投影角、空間角、矢量IJK 三者之間有什么關系？下邊通過具體實例來進行分析：

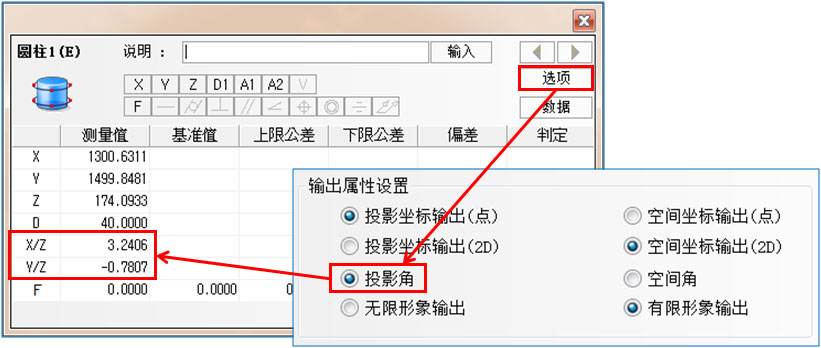

? 在NM5.X 軟件中測量一個圓柱，得到如下結果。
? 圖中的X/Z和Y/Z表示圓柱的傾斜角度，此處稱之為投影角。
【圖1：圓柱的投影角】

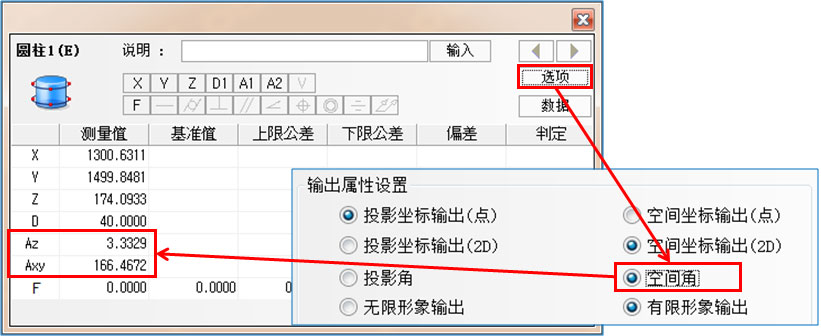

? 也可以用空間角表示，如下圖所示。
【圖2：圓柱的空間角】

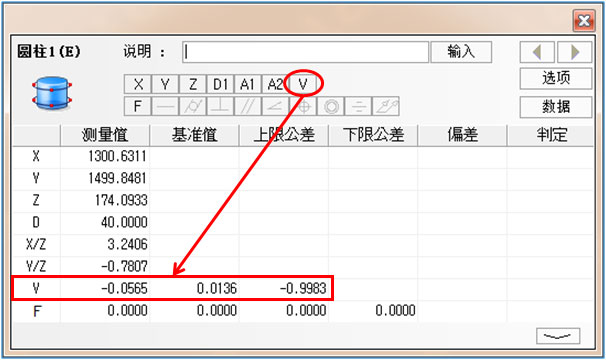

【圖3：圓柱的矢量I，J，K】
? 測量平面、圓錐、平行平面等特征，也有類似的結果。
? 投影角(X/Z、Y/Z)、空間角(Az、Axy)、矢量方向(IJK)，三者之間的關系是什么呢？下面分析一下。
? 分析三者的關系之前，先復習一下長方體的相關知識

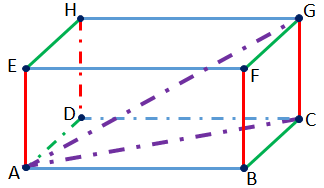

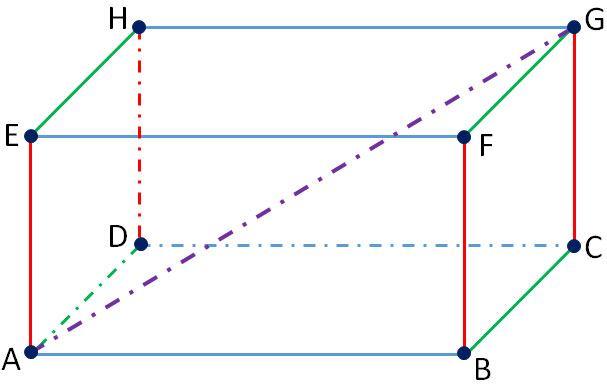

? 如下圖所示，在長方體ABCDEFGH中，AG是對角線。
【圖4：長方體ABCDEFGH】
? 對角線AG投影到三個平面內：

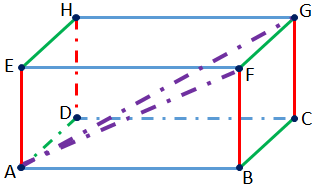

- 投影到ABCD平面內，得到投影線AC(見圖5-1)；
- 投影到ADHE平面內，得到投影線AH(見圖5-2)；
- 投影到ABFE 平面內，得到投影線AF(見圖5-3)。
? 下面分析三條投影線
【圖5-1：投影線AC】 【圖5-2：投影線AH】 【圖5-3：投影線AF】

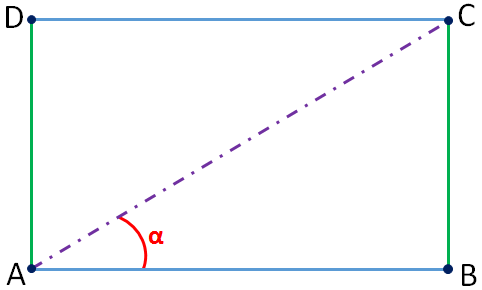

?如下圖所示，在長方形ABCD中，假設AC與AB的夾角是α。
【圖6：長方形ABCD】
? 如下圖所示，在長方形ADHE中，假設AH與AD的夾角是β。
【圖7：長方形ADHE】

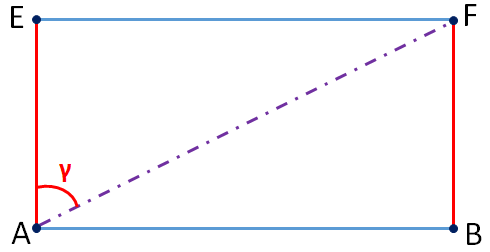

? 如下圖所示，在長方形ABFE中，假設AF與AE的夾角是γ。
【圖8：長方形ABFE】
? 假設AE=1，則：
根據圖8，得到EF=tan(γ）
根據圖7，得到AD=1/tan（β）
根據圖6，得到AB=AD/tan(α）=1/tan(β）/tan(α）
由于EF=AB，所以tan(γ）=1/tan(β）/tan(α）
即：tan(α）*tan(β）*tan(γ）=1
?總結：αβγ滿足上述關系，所以只需要知道其中兩個參數，另外一個參數就能確定。

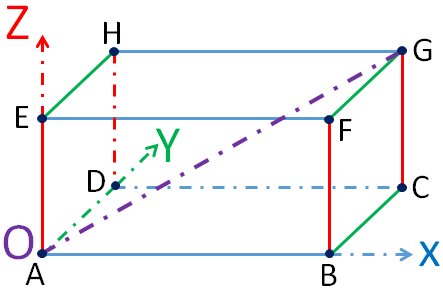

?如下圖所示，
- 延長直線AB，得到X軸；
- 延長直線AD，得到Y(jié)軸；
- 延長直線AE，得到Z軸；
- 點A即坐標原點，這樣，完成了長方體和坐標的轉換。
【圖9： 坐標系XYZ】

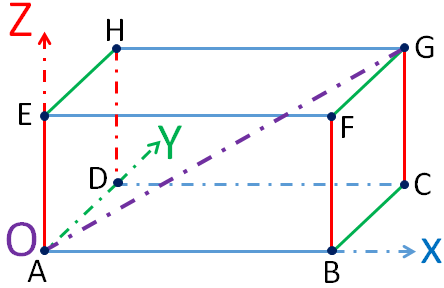

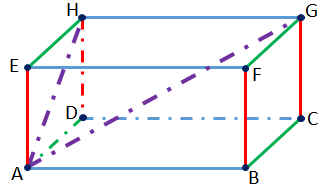

? 把直線AG看做圓柱的軸線，投影到ZX平面(ABFE)、YZ平面(ADHE)內，得到投影線AF和AH。
【圖10： 坐標系XYZ】

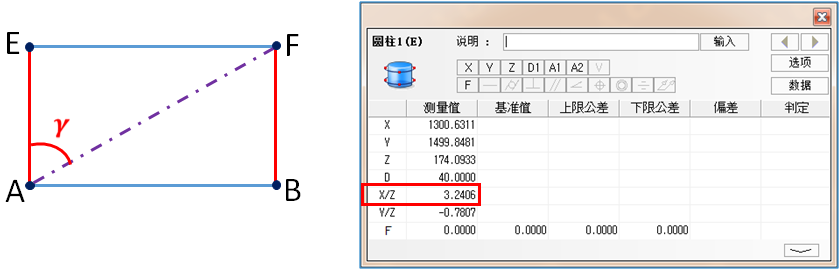

? 圖12中的X/Z=3.2406，對應圖11中的傾斜∠EAF，用γ表示。
【圖11：ZX平面】 【圖12：圓柱測量結果】

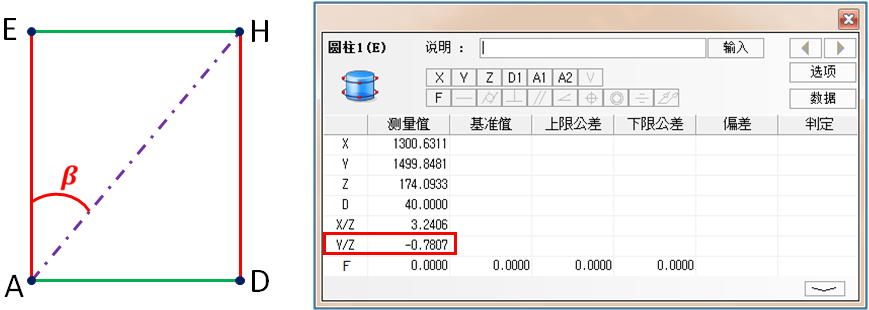

? 圖14中的Y/Z=-0.7807，對應圖13中的傾斜∠EAH，用β表示。
【圖13：YZ平面】 【圖14：圓柱測量結果】

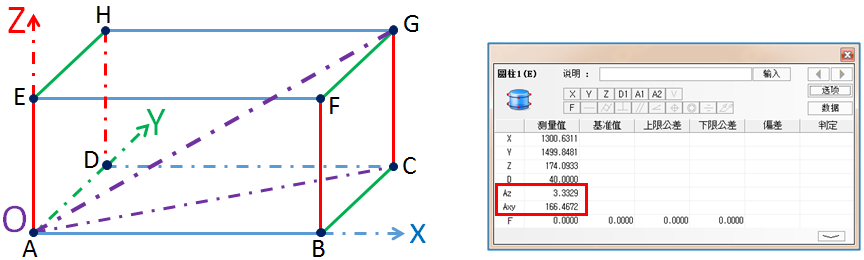

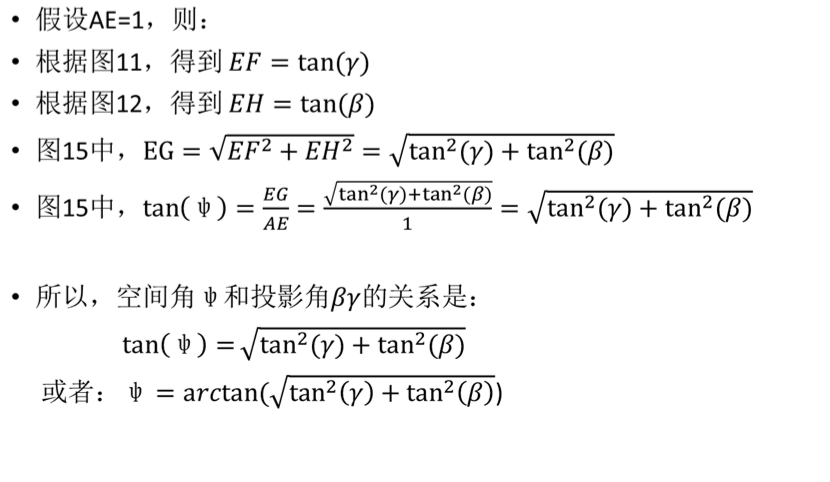

? 圖16中的Az對應圖15中的 ∠EAG，用ψ表示；
? 圖16中的Axy對應圖15中的∠BAC，用θ表示。
【圖15：坐標系XYZ】 【圖16：圓柱測量結果】
