ELA : Excimer Laser Annealing，即準分子激光退火。

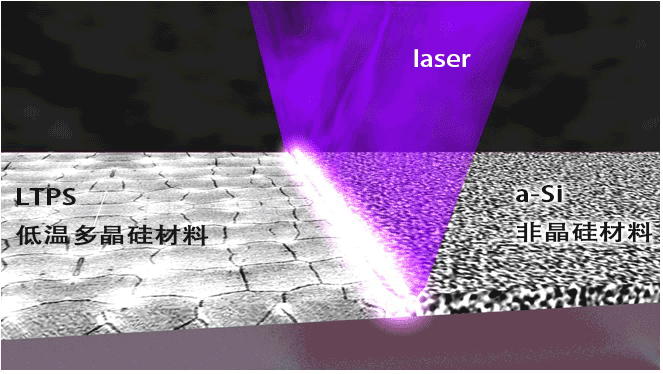

準分子激光退火：用準分子激光作為熱源，激光經過透射系統后，會產生能量均勻分布的激光束并被投射于非晶硅結構的玻璃基板上，當非晶硅結構的玻璃基板吸收準分子激光的能量后，就會轉變成為多晶硅結構。
生活中，我們可以聽到LTPS屏。LTPS (Low Temperature Poly-Silicon)，即低溫多晶硅。
傳統的非晶硅材料（a-Si）的電子遷移率只有0.5 ～１ cm2/V S，而低溫多晶硅材料（LTPS）的電子遷移率可達50～200 cm2/V?S，因此與傳統的非晶硅薄膜晶體管液晶顯示器（a-Si TFT-LCD）相比，低溫多晶硅TFT-LCD具有更高分辨率、反應速度快、亮度高(開口率高)等優點。同樣LTPS也應用到OLED屏上也是如此。

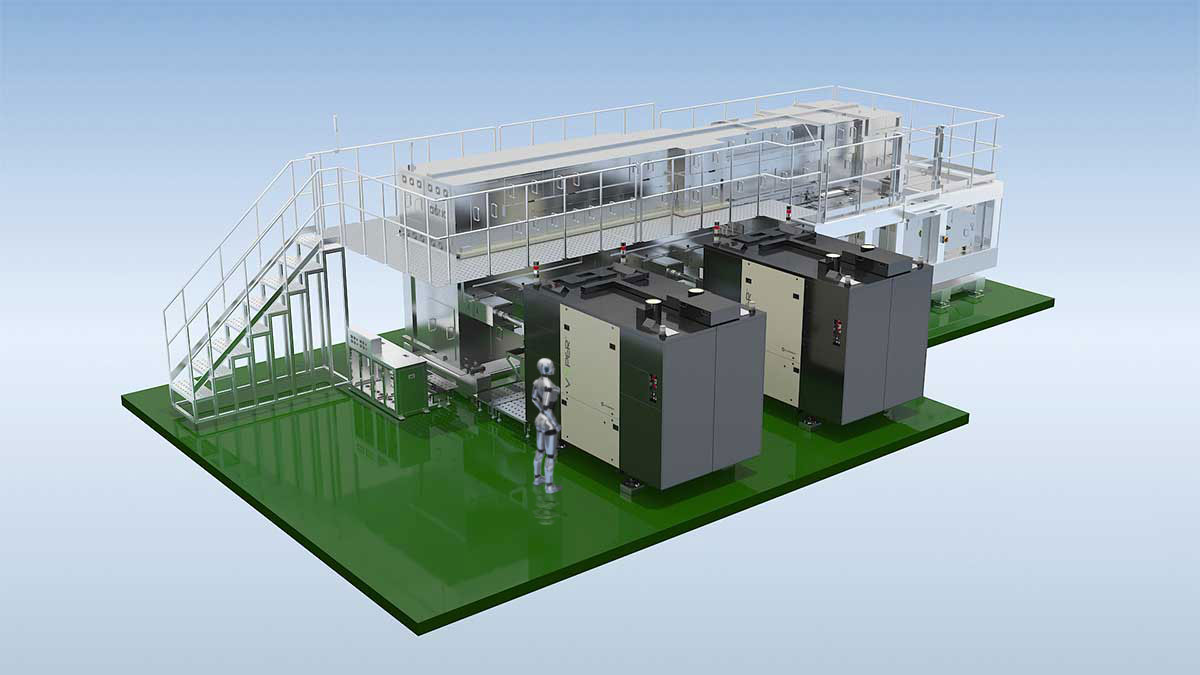

ELA設備即為將非晶硅材料（a-Si）轉化為低溫多晶硅材料（LTPS）的專用設備。
LTPS擁有更快的電子遷移速率更快，所以LTPS:
響應速度更快；
薄膜電路面積更小,功耗小；
能實現更高的分辨率；
與傳統的非晶硅LCD顯示器，驅動IC與玻璃基板是不可集成的。因此，在驅動IC與玻璃基板之間需要大量的連接器。低溫多晶硅技術同樣沒有這個問題。驅動IC可以同玻璃基板直接集成，所需的連接器數量銳減。所以LTPS：
結構簡單、穩定性更高

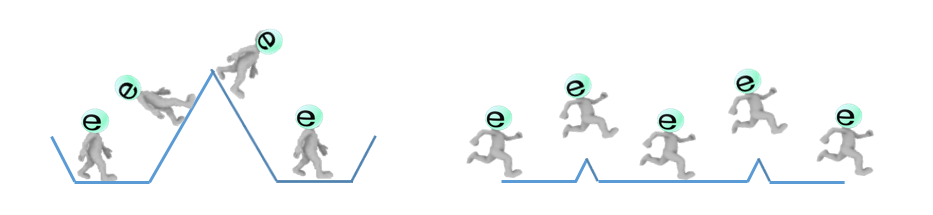

a-Si缺點是由于不規則的原子排列狀態，電子很難移動到自己想要的方向，通過ELA工程將a-Si轉變?yōu)槎嘟Y(jié)晶形態的LTPS，僅在多晶硅的邊界上移動速度會變慢，但是在多晶硅的內部，電子的移動速度會變高（如上圖所表述的概念）。
LTPS TFT通過改善這種電子的移動速度，可以實現TFT電路的高速動作，可以在短時間內供應所需的電流量，從而縮小晶體管的大小。高分辨率AMOLED由于需要高密度電路構成，通過該工藝，使得高分辨率AMOLED面板制作變得容易?，F(xiàn)在高分辨率面板大部分都使用LTPS TFT。
